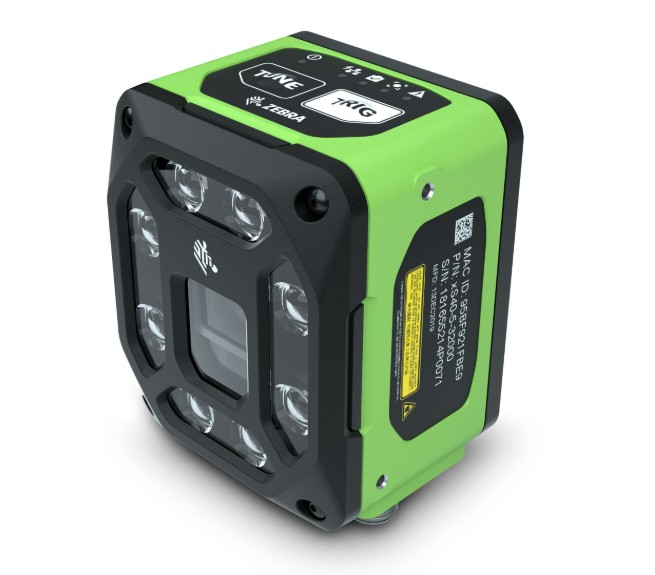

VS40은 하나의 패키지에 머신 비전 기능을 통합한 스마트 카메라입니다. 제조 현장의 품질 검사, 조립 검증, 결함 감지, 바코드 판독, DPM 판독 등 다양한 자동화 검사 환경에 적용할 수 있습니다.
| 항목 | 내용 |
|---|---|
| 제품명 | VS40 머신 비전 스마트 카메라 |
| 제품군 | Zebra 머신 비전 스마트 카메라 |
| 제품특징 | VS40은 하나의 패키지에 머신 비전 기능을 통합한 스마트 카메라입니다. 제조 현장의 품질 검사, 조립 검증, 결함 감지, 바코드 판독, DPM 판독 등 다양한 자동화 검사 환경에 적용할 수 있습니다. |
| 주요장점 | Zebra Aurora 소프트웨어, ImagePerfect+, QuickDraw, Golden Image Compare, PoE+, USB-C, 360도 상태 LED, 통합 조명, IP65/IP67 산업 등급을 지원하여 설치와 운영이 간편합니다. |
| 적용분야 | 제조 품질 검사, 결함 감지, 조립 검증, 부품 위치 추적, 바코드 판독, DPM 판독, OCR 검사, 공정 자동화, 제품 추적 |
| 이미지 센서 | 2.3MP: 1/2.3인치 CMOS 글로벌 셔터, 1920 x 1200, 3.0μm, 흑백 5.1MP: 1/2.5인치 CMOS 롤링 셔터, 2592 x 1952, 2.2μm, 흑백 |
| 획득 속도 | 2.3MP: 초당 최대 60프레임 5.1MP: 초당 최대 30프레임 |
| 에이머 | 적색 Class II 레이저, 8포인트 썬버스트 패턴 |

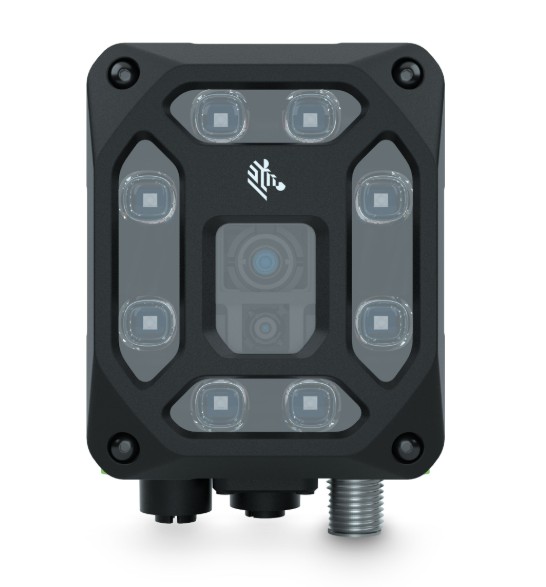

| 조명 | 현장 교체 가능 모듈: 8개 660nm 적색 LED, 8개 470nm 청색 LED, 8개 850nm 적외선 LED, 8개 2700K 백색 LED, 멀티 LED 조명, 외장 조명 |
| 렌즈 / 시야각 | SR 표준 범위: 10.8mm 리퀴드 렌즈, 30° H x 19° V WA 광각: 6.8mm 리퀴드 렌즈, 46° H x 29° V |
| 관리 소프트웨어 | Zebra Aurora |
| 머신 비전 도구 | 센서형, 표준형, 고급형 도구 모음 지원, 소프트웨어 라이선스를 통해 업그레이드 가능 |
| 주요 MV 도구 | Object Locate, Pixel Counter, Brightness, Contrast, Edge Tool, Distance Tool, Advanced Pattern, Blob, OCV, Find Circle, Caliper Tool, Filter, 1D/2D/DPM, Deep Learning OCR |
| 지원 심볼 | 1D: Codabar, Code 39, Code 93, Code 128, I 2/5, MSI Plessey, UPC/EAN 2D: Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR |
| OCR 기능 | OCR 애드온 라이선스를 통해 딥러닝 기반 OCR 지원 |
| 디코더 패키지 | 1D/2D 표준 5FPS, 1D/2D 고속 60FPS, 1D/2D 풀 DPM 60FPS |
| ImagePerfect+ | 한 번의 트리거 동작으로 최대 16개의 서로 다른 이미지를 캡처하고, 이미지마다 초점·노출·게인·조명 설정을 다르게 적용 가능 |
| Golden Image Compare | 기준 이미지와 현재 이미지를 비교하여 렌즈 오염, 조명 문제, 카메라 위치 불량 등 이미지 품질 저하 원인을 빠르게 확인 |
| 크기 | 54.0 x 64.0 x 91.4mm |
| 무게 | 400g |
| 색상 / 재질 | 산업용 그린 알루미늄 하우징 |
| 전원 | 외장형 전원: 10~30VDC, 최대 36W PoE+: Class 4, 최대 25.5W PoE: Class 3, 최대 13W USB-C: 5VDC, 최대 15W |
| 설정 가능한 IO | 광절연 GPIO 4개, 비절연 GPIO 5개 |

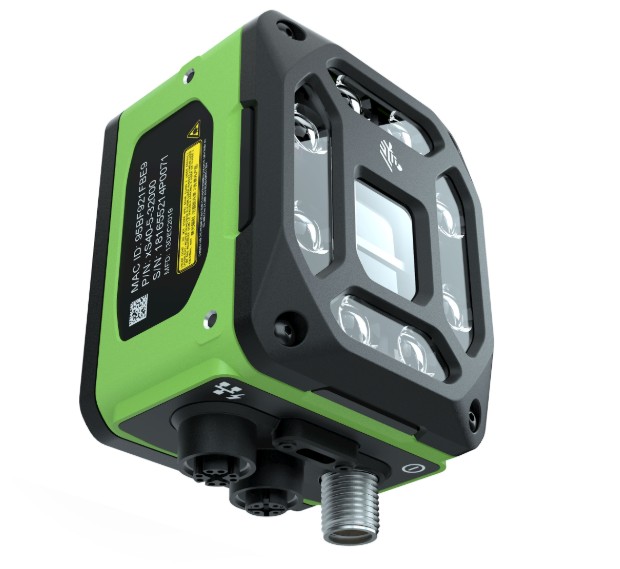

| 인터페이스 포트 | M12 X-코드 Ethernet, M12 12핀 전원/GPIO/RS-232, M12 5핀 외부 조명 전원 및 컨트롤/GPIO, USB 3.0 C타입 |
| 통신 프로토콜 | Ethernet/IP, PROFINET, Modbus TCP, TCP/IP, RS-232 |
| 키보드 지원 | USB HID |
| 사용자 표시등 | 360도 디코딩/작업 상태 LED, 전원 LED, 온라인/실행 LED, 포커스 경고 LED, 오류 LED, 이더넷 상태 LED, 알림음 |
| 작동 온도 | 외장형 전원: 0~45°C PoE: 0~40°C |
| 보관 온도 | -40~70°C |
| 사용 환경 등급 | IP65, IP67 |
| 습도 | 5%~90% RH, 비응축 |
| 충격 내성 | EN 60068-2-27, 30g, 11ms, 각 축 3회 충격 |
| 진동 내성 | EN 60068-2-6, 각 축 2시간 |
| 디코딩 범위 SR | 5 mil Code 128: 8~61cm 10 mil Code 128: 8~124cm 20 mil Code 128: 8~234cm 5 mil DataMatrix: 8~33cm 30 mil DataMatrix: 8~198cm |
| 디코딩 범위 WA | 5 mil Code 128: 8~36cm 10 mil Code 128: 8~76cm 20 mil Code 128: 8~142cm 5 mil DataMatrix: 8~20cm 30 mil DataMatrix: 8~132cm |
| 규정 및 인증 | EN IEC 63000, IEC 62368-1, EN 62368-1, IEC/EN 60825-1, IEC 62471, EN 55032, EN 55035, FCC Class B, ICES-003 |
| 액세서리 | 내부 조명, 외부 조명, 내장 필터, 외장 필터, 브래킷, 케이블, 전원 공급 장치 |
| 내구성 | 알루미늄 하우징과 IP65/IP67 산업 등급을 갖추어 방진, 방수, 고압 물 분사, 까다로운 제조 현장 환경에서도 안정적으로 사용할 수 있습니다. |
