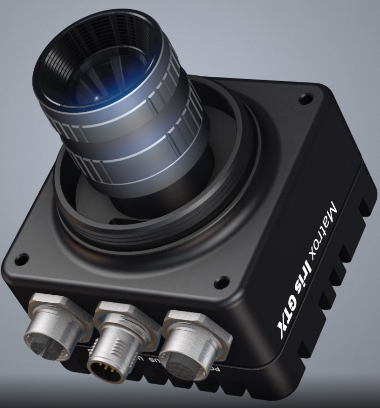

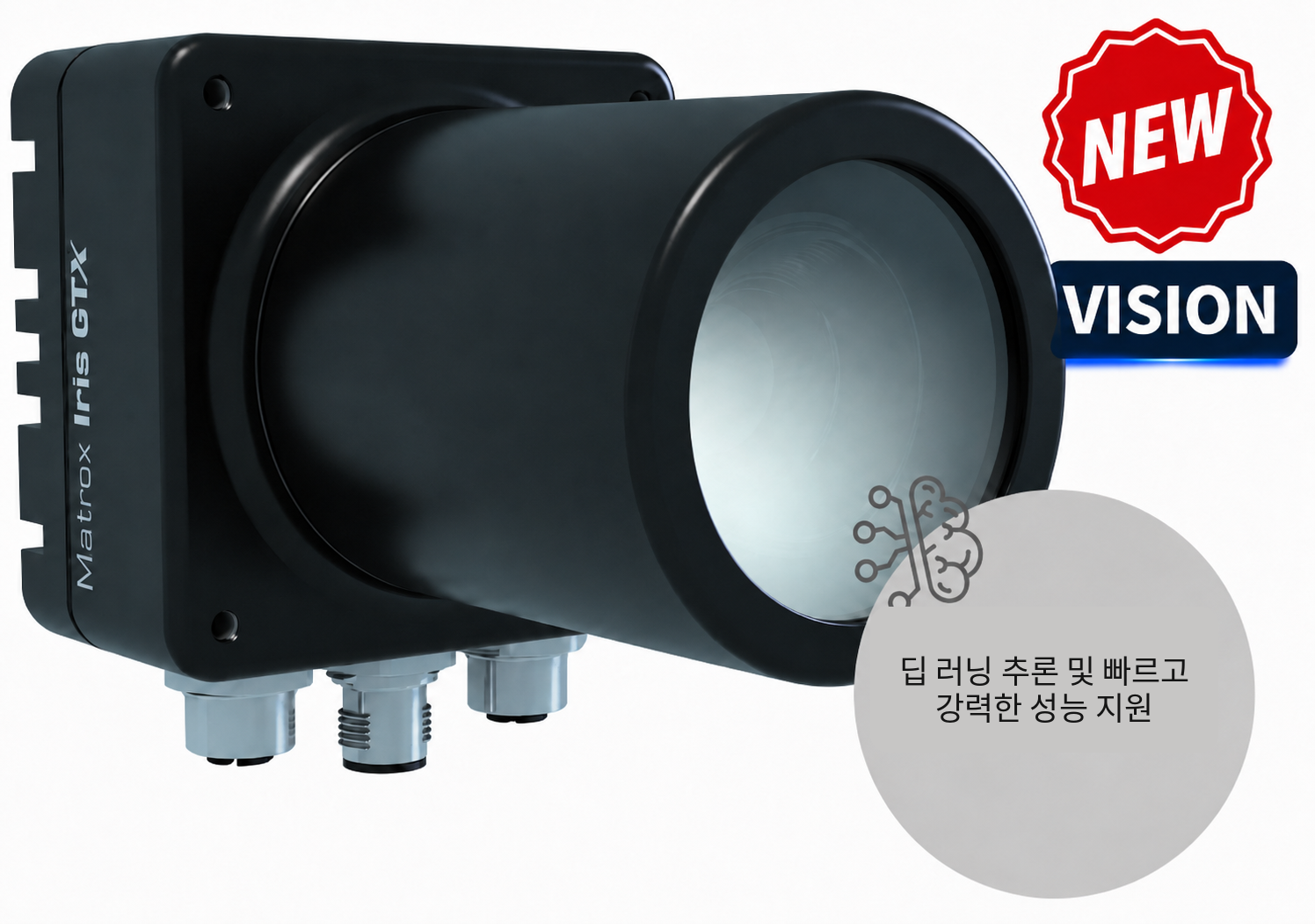

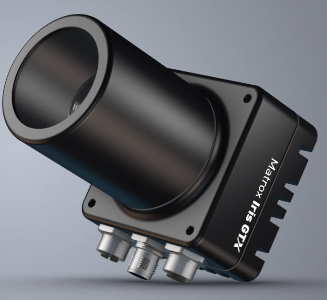

Zebra Iris GTX는 머신 비전 및 딥러닝 추론을 지원하는 고성능 에지 IoT 스마트 카메라입니다. 고해상도 CMOS 센서와 Intel Atom x6000 시리즈 프로세서를 탑재하여 이미지 캡처, 분석, 분류, 위치 추적, 측정, 판독, 확인 작업을 하나의 디바이스에서 처리할 수 있습니다.
| 항목 | 내용 |
|---|---|
| 제품명 | Zebra Iris GTX |
| 제품군 | Zebra 에지 머신 비전 스마트 카메라 |
| 제품특징 | Zebra Iris GTX는 머신 비전 및 딥러닝 추론을 지원하는 고성능 에지 IoT 스마트 카메라입니다. 고해상도 CMOS 센서와 Intel Atom x6000 시리즈 프로세서를 탑재하여 이미지 캡처, 분석, 분류, 위치 추적, 측정, 판독, 확인 작업을 하나의 디바이스에서 처리할 수 있습니다. |
| 주요장점 | 기존 세대 대비 최대 3배 향상된 성능, 2MP~16MP 고해상도 센서, 딥러닝 추론, 실시간 디지털 I/O, Gigabit Ethernet, VGA/USB HMI, C-마운트 렌즈, IP67 등급을 지원하여 까다로운 산업 환경에서도 안정적인 머신 비전 검사가 가능합니다. |
| 적용분야 | 머신 비전 검사, 이미지 분류, 세그멘테이션, 위치 추적, 측정, 바코드 판독, 품질 검사, 생산 공정 자동화, 에지 IoT 데이터 수집 및 분석 |
| 소프트웨어 | Zebra Aurora Design Assistant |
| 소프트웨어 특징 | 순서도 기반 머신 비전 애플리케이션 개발, 웹 기반 작업자 인터페이스 설계, 비디오 캡처, 분석, 분류, 위치 추적, 측정, 판독, 확인, 통신, I/O 작업 설정 |
| 프로세서 | Intel Atom x6211E, 듀얼 코어, 1.3GHz 기본 / 3.0GHz 버스트 |
| 메모리 | 4GB LPDDR4/x |
| 스토리지 | 32GB eMMC |
| 센서 유형 | CMOS |
| 지원 모델 | GTX2000, GTX2000C, GTX5000, GTX5000C, GTX8000, GTX8000C, GTX12000, GTX12000C, GTX16000, GTX16000C |
| 센서 모델 | XGS 2000, XGS 5000, XGS 8000, XGS 12000, XGS 16000 |
| 센서 형상 | 1/2.2인치, 2/3인치, 1/1.1인치, 1인치, 1.1인치 |
| 컬러 옵션 | 흑백 모델, 컬러 모델 |
| 해상도 | GTX2000: 1920 x 1200 GTX5000: 2592 x 2048 GTX8000: 4096 x 2160 GTX12000: 4096 x 3072 GTX16000: 4000 x 4000 |
| 프레임 속도 | GTX2000: 흑백 최대 70fps / 컬러 최대 17fps GTX5000: 흑백 최대 41.7fps / 컬러 최대 10fps GTX8000: 흑백 최대 39.6fps / 컬러 최대 10fps GTX12000: 흑백 최대 28fps / 컬러 최대 7fps GTX16000: 흑백 최대 21.6fps / 컬러 최대 5fps |
| 픽셀 크기 | 3.2 x 3.2μm |
| 게인 범위 | 1x ~ 11.875x, 0 ~ 21.5dB |
| 셔터 속도 | 50μsec ~ 4.2초 |
| 외부 트리거 지연 | 흑백 모델: 55μsec컬러 모델: 192μsec |
| 외부 섬광등 지연 | 흑백 모델: 57μsec컬러 모델: 194μsec |
| 네트워크 | Gigabit Ethernet |
| 통신 지원 | TCP/IP, CC-Link IE Field Basic, EtherNet/IP, Modbus, PROFINET, 로봇 인터페이스 |
| HMI | VGA, USB 2.0 키보드/마우스 지원 |
| 렌즈 유형 | C-마운트 |
| 렌즈 제어 | Corning Varioptic C-C 시리즈 자동 초점 렌즈 인터페이스 지원 |
| 조명 제어 | 고급 조명 ICS 3 또는 Smart Vision Lights 브릭 스폿 조명을 위한 0V~10V LED 조명 강도 제어 |
| 디지털 I/O | 광결합 입력 3개, 전용 광결합 트리거 입력 1개, 광결합 트리거 출력 3개 |
| 인코더 지원 | 증분형 로터리 인코더 지원 |
| 커넥터 | M12-X 8핀 Gigabit Ethernet, M12-A 12핀 전원/디지털 I/O/LED 조명 제어, M12-A 12핀 VGA/USB 2.0 |
| 전력 소비량 | 15W, 625mA @ 24VDC |
| 크기 | 75 x 57 x 75mm |
| 무게 | 렌즈 커버 포함: 504g 렌즈 커버 미포함: 407g |
| 작동 온도 | 0°C ~ 45°C |
| 환기 요건 | 자연 대류 |
| 보호 등급 | IP67 |
| 인증 | FCC Part 15 Class A, CE Mark, EN55011 Class A, EN61326-1, ICES-003/NMB-003 Class A, IEC 61010-1, CAN/CSA-C22.2, UL 61010-1, RCM Class A |
| 주요 기능 | 딥러닝 추론, 이미지 분류, 세그멘테이션, 위치 추적, 측정, 판독, 확인, 데이터 수집 및 분석, 웹 기반 HMI, 실시간 I/O 제어 |
| 액세서리 | 스타터 키트, 전원 공급 장치, C-마운트 렌즈, 이더넷 케이블, 전원 케이블, VGA/USB 케이블, I/O 브레이크아웃 박스, M12 케이블 |
| 타사 액세서리 | Corning Varioptic 리퀴드 렌즈, 고급 조명 ICS 3, 링 조명, 산업용 이더넷 케이블, 조명 브래킷, 렌즈 커버 |
| 내구성 | IP67 등급 하우징과 M12 커넥터를 적용하여 먼지, 습기, 열악한 산업 환경에서도 안정적으로 사용할 수 있습니다. |
