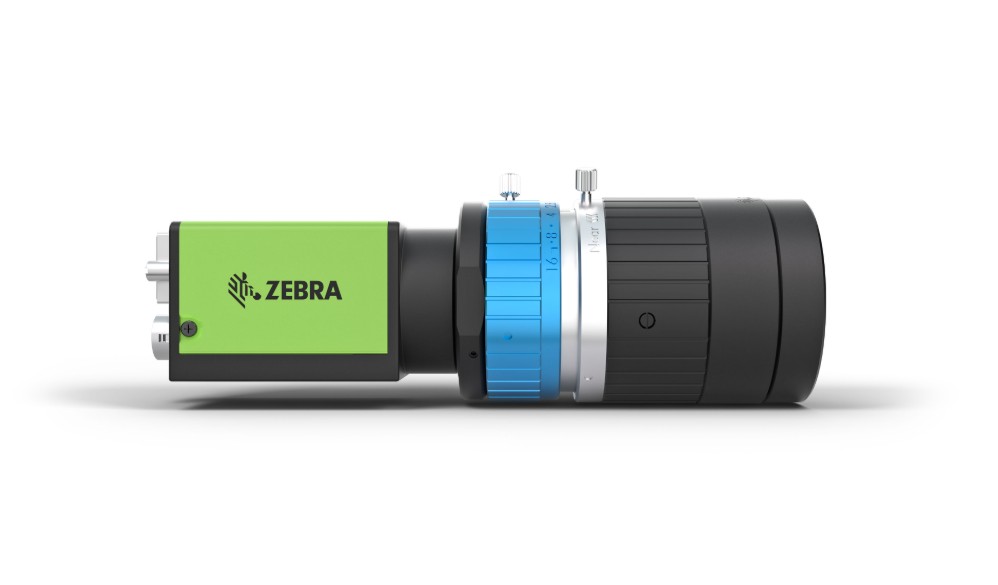

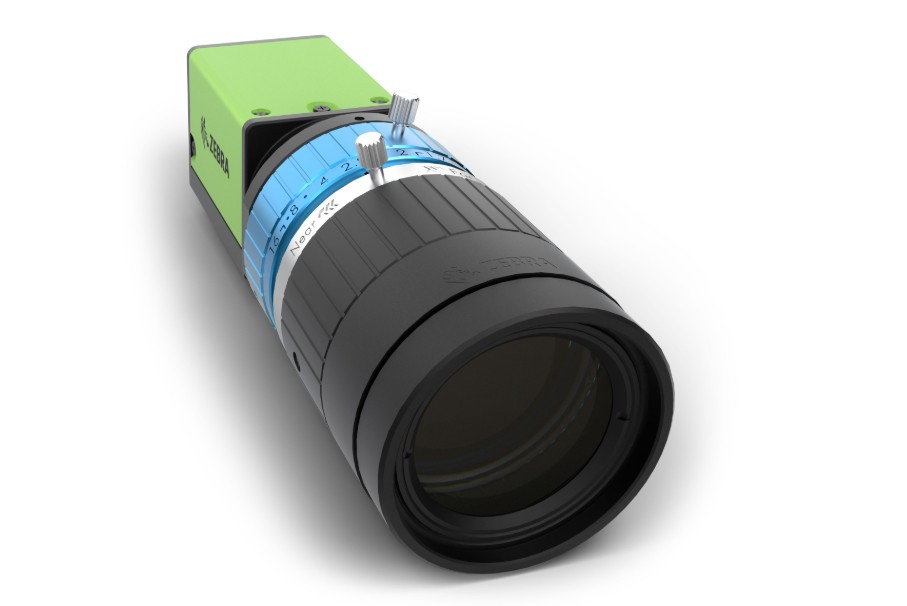

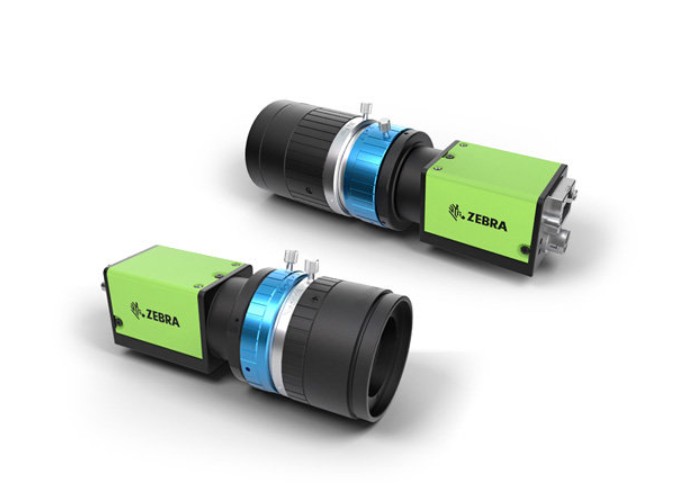

CV60 시리즈는 컴팩트한 설치 공간에서 고해상도 이미지 품질과 산업용 등급의 신뢰성을 제공하는 영역 스캔 카메라입니다. GigE Vision 인터페이스와 2.3MP~12.3MP CMOS 센서를 지원하여 다양한 산업용 머신 비전 검사 및 자동화 분야에 적용할 수 있습니다.
| 항목 | 내용 |
|---|---|
| 제품명 | CV60 시리즈 |
| 제품군 | Zebra 영역 스캔 머신 비전 카메라 |
| 제품특징 | CV60 시리즈는 컴팩트한 설치 공간에서 고해상도 이미지 품질과 산업용 등급의 신뢰성을 제공하는 영역 스캔 카메라입니다. GigE Vision 인터페이스와 2.3MP~12.3MP CMOS 센서를 지원하여 다양한 산업용 머신 비전 검사 및 자동화 분야에 적용할 수 있습니다. |
| 주요장점 | 2.3MP, 5MP, 8.9MP, 12.3MP 컬러/흑백 모델을 제공하며, ROI 설정, 이미지 뒤집기/미러링, 흠집 보정, 음영 보정, 자동 노출 제어, 시퀀서 기능, 무손실 비디오 압축을 지원합니다. |
| 적용분야 | 제조 품질 보장, 제품 품질 검사, 오류 방지, 머신 비전 검사, 자동화 검사 시스템 |
| 카메라 유형 | 영역 스캔 카메라 |
| 모델 구성 | 흑백 4개 모델, 컬러 4개 모델 |
| 센서 해상도 | 2.3MP, 5MP, 8.9MP, 12.3MP |
| 인터페이스 | GigE Vision |
| 렌즈 마운트 | C-마운트 |
| 비디오 출력 | 흑백: 8/10/12비트컬러: 8/10/12비트 Bayer |
| Gain 제어 | 수동/자동, 0dB ~ +42dB |
| 화이트 밸런스 | 오프, 프리셋, 원푸시/연속 AWB |
| 감마/LUT | 0.45 ~ 1.0, 9단계 또는 257포인트 프로그래밍 가능 LUT |
| 동기화 | 내부 동기화 |
| 비디오 모드 | 일반, 단일 ROI, 시퀀서 |
| 트리거 입력 | 광 입력, 펄스 생성기, 소프트웨어, NAND 출력, 사용자 출력 |
| 노출 모드 | 시간 한정/EPS, RCT, 트리거 폭, 자동 |
| 보정 기능 | 플랫 음영 보정, 컬러 음영 보정, 흠집 보정 |
| 이미지 처리 기능 | 수평/수직 뒤집기, 미러링, H/V 데시메이션, 픽셀 크기 재조정, 무손실 비디오 압축 |
| 시스템 클럭 | 74.25MHz |
| 전통적 SNR | 흑백 60dB 이상, 컬러 60dB 이상 |
| 전원 | 6핀: +10V ~ +25V DC, 2.7W 통상PoE: +36V ~ +57V DC, 3.7W 통상 |
| 크기 | 29 x 29 x 51.5mm |
| 무게 | 65g |
| 작동 온도 | -5°C ~ 45°C |
| 보관 온도 | -25°C ~ 60°C |
| 습도 | 20% ~ 80%, 비응축 |
| 진동 내구성 | 10G, 20Hz ~ 200Hz, XYZ 방향 |
| 충격 내구성 | 80G |
| 규정 및 인증 | CE, FCC Part 15 Class A, RoHS/WEEE, KC |
| 2.3MP 모델 | 1920 x 1200픽셀, 50fps, IMX392 센서, 1/2.3인치 광 형식, 센서 대각선 7.8mm, 활성 센서 영역 6.6 x 4.4mm |
| 5MP 모델 | 2448 x 2048픽셀, 22fps, IMX264 센서, 2/3인치 광 형식, 센서 대각선 11mm, 활성 센서 영역 8.5 x 7.1mm |
| 8.9MP 모델 | 4096 x 2160픽셀, 12fps, IMX267 센서, 1인치 광 형식, 센서 대각선 16mm, 활성 센서 영역 14.1 x 7.4mm |
| 12.3MP 모델 | 4096 x 3000픽셀, 9fps, IMX304 센서, 1.1인치 광 형식, 센서 대각선 17.5mm, 활성 센서 영역 14.1 x 10.3mm |
| 내구성 | 80G 충격 및 10G 진동 등급을 갖춘 소형 산업용 디자인으로, 제조 현장의 검사 시스템과 자동화 장비에서 안정적으로 사용할 수 있습니다. |
