ZEBRA

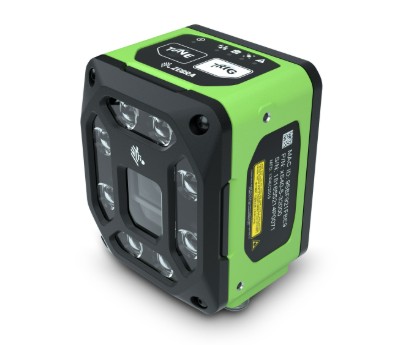

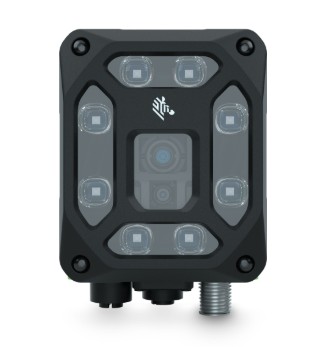

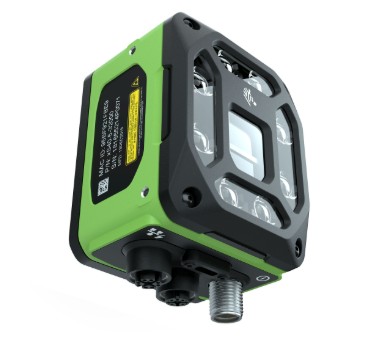

NS42는 머신 비전 검사와 고정식 바코드 판독을 지원하는 스마트 비전 센서입니다. 결함 감지, 조립 검증, 딥러닝 기반 OCR, 1D/2D 바코드 판독 기능을 제공하여 제조 및 물류 자동화 환경에 적합합니다.
| 항목 | 내용 |
|---|---|
| 제품명 | NS42 스마트 비전 센서 |
| 제품군 | Zebra 스마트 비전 센서 |
| 제품특징 | NS42는 머신 비전 검사와 고정식 바코드 판독을 지원하는 스마트 비전 센서입니다. 결함 감지, 조립 검증, 딥러닝 기반 OCR, 1D/2D 바코드 판독 기능을 제공하여 제조 및 물류 자동화 환경에 적합합니다. |
| 주요장점 | Zebra Aurora Focus 소프트웨어를 통해 설정, 배포, 운영이 간편하며, 이상 감지, Deep Learning OCR, ImagePerfect+, 360도 LED 상태 표시, PoE 전원 공급, USB-C 연결, IP65/IP67 등급을 지원합니다. |
| 적용분야 | 제조 품질 검사, 결함 감지, 조립 검증, 제품 추적, 라벨 판독, OCR 문자 판독, 물류 자동화, 공정 자동화 |
| 이미지 센서 | 2.3MP, 1/2.6인치 CMOS 글로벌 셔터, 1920 x 1200, 3.0μm 정사각 픽셀, 단색 |
| 수집 속도 | 초당 최대 60프레임 |
| 에이머 | 적색 Class II 레이저, 8포인트 썬버스트 패턴 |
| 조명 | 현장 교체 가능 모듈: 8개 660nm 적색 LED 또는 8개 2700K 백색 LED |
| 렌즈 / 시야각 | SR 표준 범위: 10.8mm 리퀴드 렌즈, 30° H x 19° V WA 광각: 6.8mm 리퀴드 렌즈, 46° H x 29° V |
| 관리 소프트웨어 | Zebra Aurora Focus |
| 지원 심볼로지 | 1D: Codabar, Code 39, Code 93, Code 128, I 2/5, MSI Plessey, UPC/EAN 2D: Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR |
| OCR 기능 | OCR 애드온 라이선스를 통해 딥러닝 기반 OCR 지원, 라틴 문자 및 숫자/특수문자 판독 가능 |
| 디코더 패키지 | 1D/2D Standard 5FPS, 1D/2D Fast 60FPS, 1D/2D DPM with Fast 2D 60FPS, OCR, Deep Learning OCR |
| 머신 비전 도구 | 표준 머신 비전 도구모음, 이상 감지 기능, 소프트웨어 라이선스 업그레이드 지원 |
| ImagePerfect+ | 한 번의 트리거로 최대 16개의 서로 다른 이미지를 캡처하고, 초점·노출·조명 설정을 다르게 적용 가능 |
| 크기 | 54.0 x 64.0 x 91.4mm |
| 무게 | 400g |
| 색상 / 재질 | 산업용 그린 알루미늄 하우징 |
| 전원 | 외부 전원: 10~30VDC, 최대 36W PoE+: Class 4, 최대 25.5W PoE: Class 3, 최대 13W USB-C: 5VDC, 최대 15W |
| 설정 가능한 IO | 광절연 GPIO 4개, 비절연 GPIO 5개, GPIO 전압 10~30VDC |
| 인터페이스 포트 | M12 X-코드 Ethernet, M12 12핀 전원/GPIO/RS-232, M12 5핀 외부 조명 전원 및 컨트롤/GPIO, USB 3.0 C타입 |
| 통신 프로토콜 | Ethernet/IP, PROFINET, Modbus TCP, TCP/IP, RS-232 |
| 키보드 지원 | USB HID |
| 사용자 표시등 | 360도 LED, 전원 LED, 디바이스 상태 LED, 초점 상태 LED, 경고 LED, 이더넷 상태 LED, 알림음 |
| 작동 온도 | 외부 전원: 0~45°CPoE: 0~40°C |
| 보관 온도 | -40~70°C |
| 사용 환경 등급 | IP65, IP67 |
| 습도 | 5%~90% RH, 비응축 |
| 충격 내성 | EN 60068-2-27, 30g, 11ms, 각 축 3회 충격 |
| 진동 내성 | EN 60068-2-6, 각 축 2시간 |
| 규정 및 인증 | EN IEC 63000, IEC 62368-1, EN 62368-1, IEC/EN 60825-1, IEC 62471, EN 55032, EN 55035, FCC Class B, ICES-003 |
| 디코딩 범위 SR | 5 mil Code 128: 8~61cm 10 mil Code 128: 8~124cm 20 mil Code 128: 8~234cm 5 mil DataMatrix: 8~33cm 30 mil DataMatrix: 8~198cm |
| 디코딩 범위 WA | 5 mil Code 128: 8~36cm 10 mil Code 128: 8~76cm 20 mil Code 128: 8~142cm 5 mil DataMatrix: 8~20cm 30 mil DataMatrix: 8~132cm |
| 액세서리 | 내부 조명, 외부 조명, 내장 필터, 브래킷, 케이블, 전원 공급 장치 |
| 내구성 | 알루미늄 하우징과 IP65/IP67 방수·방진 등급을 갖추어 제조 및 물류 자동화 환경에서 안정적으로 사용할 수 있습니다. |
